Выкладываю сюда все чертежи что есть дома. Буду сюда кидать инфу и чертежи. Всем удачи пользуйтесь на здоровье!))))))
Первым будет лифт 3+2 На Тундру с 2007г
Проставки, лифт, И так далее. Чертежи!!!
Проставки, лифт, И так далее. Чертежи!!!
Проставки, лифт, И так далее. Чертежи!!!
Проставки, лифт, И так далее. Чертежи!!!

Еще сюда в комплект идут два болта М12х1.25 длинной 140мм к ним две проставки наружн диаметр 45мм, внутрен 13мм .Толщина 19 мм, это под передний редуктор. И еще 4шайбы под передние отбойники(на рычагах) наруж диаметр 38мм,внутр 11мм ,толщина 6.5мм. Вот теперь комплект)))))))
1740 просмотров
Комментарии (2)
bavarets1 # 24 января 2015 в 11:40 0

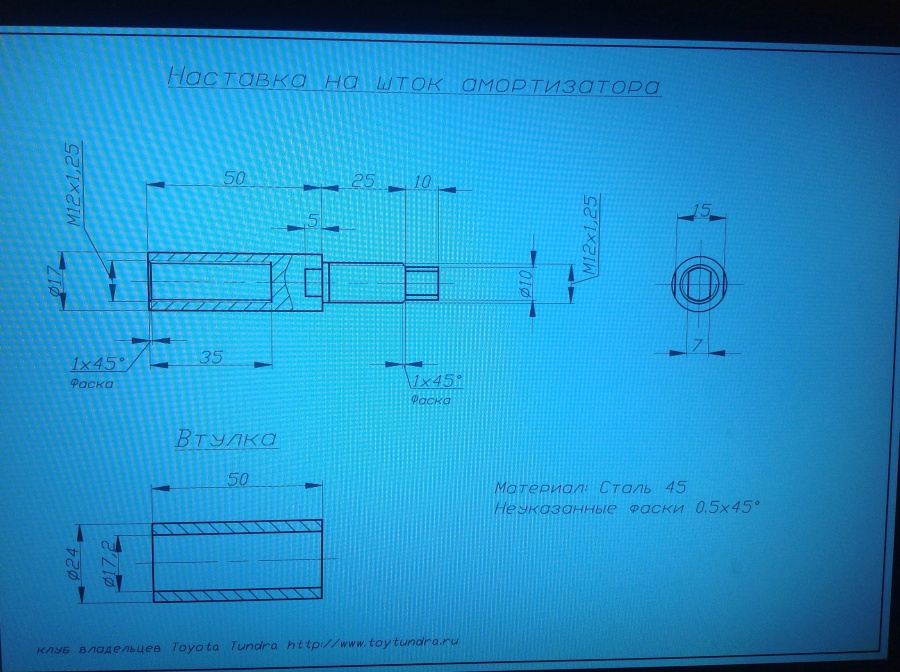

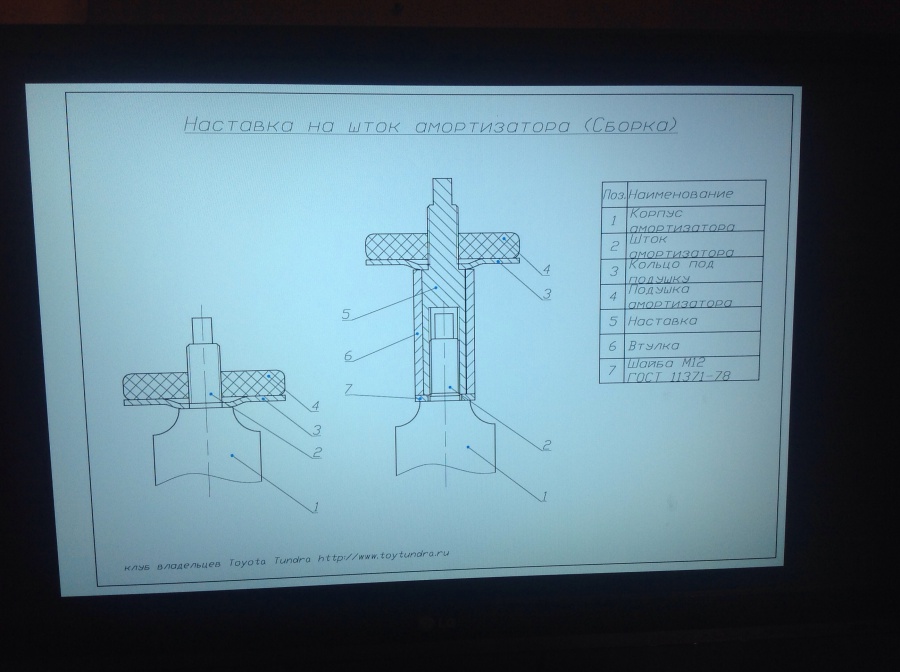

Вот чертеж поставок под амортизатор после лифта!
bavarets1 # 24 января 2015 в 11:51 0

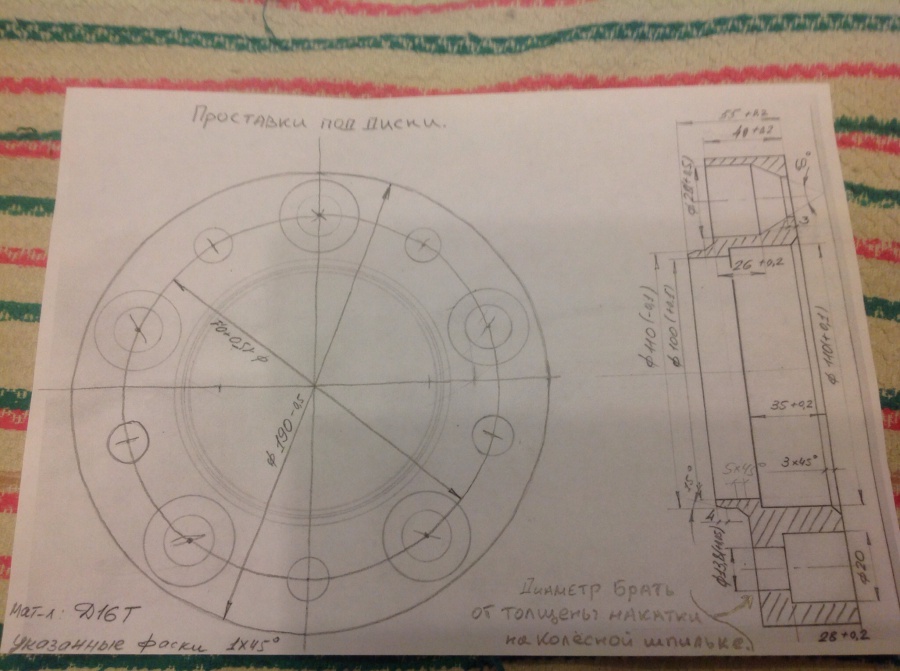

Вот чертеж поставок для выноса колесного диска! Диаметр под колесную шпильку делать с учетом на катки на шпильках( что бы запрессовать) внимательнее шпильки отличаются друг от друга оригинал и другие(разные на катки) удачи!
